Hey kawan.!!! Bapa Tyle balik lagih nih kedalam blog Bapa Tyle yg alakadarnya... hehehe kali ini Bapa mau bagi-bagi duit nih... *ehh kaga becanda kok kawan... hehehe kali ini Bapa mau bagi bagi ilmu sedikit tentang apa yg bapa tau tentang BIOS.!!! kalian tau apa itu BIOS.? pasti beberapa dari kalian udah tau apa yg dimaksud dengan BIOS dan apa fungsinya... buat kalian yg belum tau atau lagi mencari tau, nih Bapa Tyle kasih tau setau Bapa ya... okeh kita masuk langsung kedalam materi kita, Ada banyak macam merek Bios, tergantung motherboard yang kita pakai . Yang terkenal yaitu, AMI BIOS, Phoenix BIOS, dll.

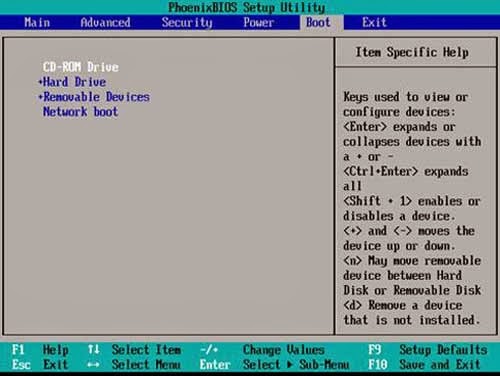

Jika anda akan merubah settingan bios, anda dapat melakukannya pada saat proses booting (menyalakan komputer), setiap Bios memiliki cara masing masing untuk masuk ke dalam Menu biosnya, yang paling umum adalah menekan tombol del atau alt+f4. Lihat saja petunjuk yang keluar dilayar monitor pertama kali komputer dinyalakan.

Istilah BIOS pertama kali muncul dalam sistem operasi CP/M, yang merupakan bagian dari CP/M yang dimuat pada saat proses booting dimulai yang berhadapan secara langsung dengan perangkat keras (beberapa mesin yang menjalankan CP/M memiliki boot loader sederhana dalam ROM). Kebanyakan versi DOS memiliki sebuah berkas yang disebut "IBMBIO.COM" (IBM PC-DOS) atau "IO.SYS" (MS-DOS) yang berfungsi sama seperti halnya CP/M disk BIOS.

Fungsi Bios
1. Mengenali semua hardware / perangkat keras yang terpasang pada PC / Komputer.
2. Inisialisai ( Penyalaan ), serta pengujian terhadap semua perangkat yang terpasang ( Dalam proses yang dikenal dengan istilah Power On Self Test)
3. Mengeksekusi MBR ( Master Boot record ) Yang berada pada sector pertama pada harddisk, yang fungsinya ialah untuk memanggil Sistem Operasi dan Menjalankannya.
4. Mengatur beberapa konfigurasi dasar dalam komputer (tanggal, waktu, konfigurasi media penyimpanan, konfigurasi proses booting/urutan booting, kinerja, serta kestabilan komputer)
5. Membantu sistem operasi dan aplikasi dalam proses pengaturan perangkat keras dengan menggunakan BIOS Runtime Services.

BIOS merupakan program yang disimpan dalam suatu IC, misalnya : EPROM, EEPROM dan Flash ROM yang berada di motherboard , berfungsi untuk mengenali semua komponen yang terpasang pada motherboard.

BIOS, singkatan dari Basic Input Output System, dalam sistem komputer IBM PC atau kompatibelnya (komputer yang berbasis keluarga prosesor Intel x86) merujuk kepada kumpulan rutin perangkat lunak yang mampu melakukan hal-hal berikut:

1. Inisialisasi (penyalaan) serta pengujian terhadap perangkat keras (dalam proses yang disebut dengan Power On Self Test, POST)
2. Memuat dan menjalankan sistem operasi
3. Mengatur beberapa konfigurasi dasar dalam komputer (tanggal, waktu, konfigurasi media penyimpanan, konfigurasi proses booting, kinerja, serta kestabilan komputer)
4. Membantu sistem operasi dan aplikasi dalam proses pengaturan perangkat keras dengan menggunakan BIOS Runtime Services.

v Macam – macam Bios

• AMI BIOS

AMI BIOS  adalah BIOS dikembangkan dan dijual oleh Megatrends Amerika. Hal ini digunakan baik di perusahaan memiliki motherboard dan pada motherboard yang dijual oleh perusahaan lain. American Megatrends adalah satu-satunya pihak ketiga produsen BIOS motherboard juga memproduksi sendiri, meskipun dalam volume yang relatif kecil. Pada 2002, AMI BIOS adalah yang paling populer BIOS firmware untuk PC.

Kesalahan yang sering terjadi pada AMI BIOS

1 beep pendek	DRAM gagal merefresh
2 beep pendekv	Sirkuit gagal mengecek keseimbangan DRAM Parity (sistem memori)
3 beep pendek	BIOS gagal mengakses memori 64KB pertama
4 beep pendek	Timer pada sistem gagal bekerja
5 beep pendek	Motherboard tidak dapat menjalankan prosessor
6 beep pendek	Controller pada keyboard tidak dapat berjalan dengan baik
7 beep pendek	Video Mode error
8 beep pendek	Tes memori VGA gagal
9 beep pendek	Checksum error ROM BIOS bermasalah
10 beep pendek	CMOS shutdown read/write mengalami errror
11 beep pendek	Chache memori error
1 beep panjang 3 beep pendek	Conventional/Extended memori rusak
1 beep panjang 8 beep pendek	Tes tampilan gambar gagal

Tabel Kode bip diagnostik yang disusun oleh AMI BIOS saat power-on self test

Jumlah berbunyi	Arti
1x	RAM rusak atau tidak terpasang dengan tepat.
2x	Paritas kesalahan dalam 64 pertama KIB RAM
3x	Memori kegagalan dalam 64KiB pertama RAM
4x	Sama seperti 3, tetapi juga termasuk timer non-fungsional 1
5x	CPU error
6x	Kesalahan Gate A20 – biasanya menunjukkan keyboard yang rusak
7x	Generasi dari pengecualian mode CPU virtual menandakan kesalahan
8x	Graphic card rusak atau tidak terpasang dengan tepat dalam slot
9x	Ketidaksesuaian antara checksum yang dihitung dari firmware ROM dan nilai yang diharapkan hardcoded ke firmware.
10x	Membaca / menulis kesalahan untuk NVRAM CMOS shutdown register
11x	Checksum-Error. Periksalah baterai pada motherboard.

• AWARDS BIOS

Untuk pengertiannya saya tidak menemukannya saya mohon maaf tapi saya akan menjelaskan tentang pesan kesalahan yang terjadi pada AWARD BIOS beserta jumlah beep nya yang ditimbulkan AWARD BIOS

KESALAHAN YG TERJADI PADA AWARD BIOS

1 beep pendek	PC dalam keadaan baik
1 beep panjang	Problem di memori
1 beep panjang 2 beep pendek	Kerusakan di modul DRAM parity
1 beep panjang 3 beep pendek	Kerusakan di bagian VGA.
Beep terus menerus	Kerusakan di modul memori atau memori video

• PHOENIX BIOS

Mengembangkan dan mendukung perangkat lunak sistem inti untuk komputer pribadi dan perangkat komputasi lainnya. , produk Phoenix – biasa disebut sebagai BIOS (Basic Input / Output System) atau firmware – Dukungan dan mengaktifkan kompatibilitas, konektivitas, keamanan dan pengelolaan berbagai komponen dan teknologi yang digunakan dalam perangkat tersebut. Phoenix Technologies dan IBM mengembangkan El Torito standar.

Kode beep pada Phoenix BIOS sedikit berbeda dengan bunyi beep" pada type BIOS lainnya. Pada PHOENIX serangkaian beep akan dipisahkan oleh jeda, jadi tidak menurut panjang atau pendeknya, misalnya:
beep - beep beep - beep - beep beep akan menjadi 1-2-1-2

Pesan kesalahan yang muncul :

1-1-4-1	Kesalahan Cache (Level 2)
1-2-2-3	ROM BIOS Checksum
1-3-1-1	DRAM Segarkan Uji
1-3-1-3	Keyboard kontroler uji
1-3-4-1	RAM Kegagalan pada baris alamat xxxx (cek memori)
1-3-4-3	RAM Kegagalan pada xxxx bit data byte rendah dari bus memori
1-4-1-1	RAM Kegagalan pada xxxx bit data byte tinggi dari bus memori
2-1-2-3	ROM pemberitahuan hak cipta
2-2-3-1	Test untuk interupsi tak terduga
1-1-4	BIOS rusak
1-2-1	Motherboard rusak
1-3-1	Masalah RAM, RAM tidak terpasang dengan baik
3-1-1	Motherboard Rusak
3-3-4	Graphic card rusak atau tidak terpasang dengan baik

Okeh kawan udah panjang kali lebar Bapa ngejelasin macam-macam BIOS dan Kode beep untuk BIOS tersebut, semoga bermanfaat buat kalian semua, Bapa juga masih belajar sama kaya kalian semua, maka dari itu berikan komentar apabila ada yg salam dalam postingan Bapa ini... hehehe
